卡套-直通中间接头

卡套-直通中间接头：

特点：卡套接头具有连接牢靠耐压能力高密封性和反复性好安装检修方便工作可靠等特点

工作原理：是将钢管插入卡套内利用卡套螺母锁紧抵触卡套切入管子而密封。

好处：它与钢管连接时不需焊接有利于防火防爆和高空作业并能消Chu焊接不慎带来的弊端。

制造材料：碳钢201304﹑321316﹑316L

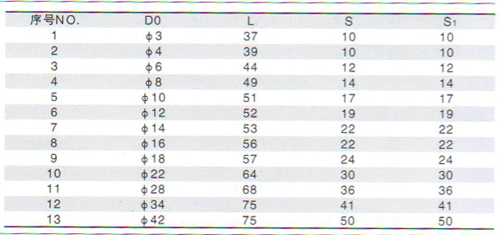

中间接头规格：6mm~~22mm

螺纹规格：1/8"-2"

公称压力：2.5MPa﹑16Mpa

适用温度：≤150℃

配管：Ф6～Ф42的普通级精度无缝钢管

螺纹类型：ZG﹑R﹑G﹑PT﹑NPT等

广泛用途：炼油化工石油天然气食品制药仪器仪表等

直通中间卡套式接头安装方法：

1把螺姆和卡套套在无缝钢管上。注意螺母和卡套的方向不要装反了。

2在预装配接头体螺纹和卡套上涂上润滑油把管子插入接头体 （管子一定要插到底）用手旋紧螺母。

3拧紧螺母直Zhi卡套卡住管子这个转折点可以通过拧紧力矩的增加感觉到(压力点)。

4达到压力点后再将压紧螺母拧紧1/2圈。

5将预装配接头体拆下检查卡套刃边的嵌入情况可见的突起带必须填满卡套端面的空间。卡套可以稍旋转但不能轴向推移。

6Zui终安装将实际安装中的接头体的螺纹涂上润滑油压紧螺母与之配合拧Zhi可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。

卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净接管口处一定要打磨平整表面不能有毛刺和凹凸面。而且接管与卡套接头嵌入部位不应有弯曲现象不然会导致卡套接头与钢管的连接处有泄漏的现象。连接的卡套接头两端的钢管Zui好采用统一材质的管子可有Xiao防止泄漏。
