J23W-160P外螺纹针型阀-热锻压型 温州正义仪表阀门有限公司专业生产的产品名厂家，产品名在化工，制药，石油，科学实验，电气工程等诸多行业中广泛应用咨询热线0577-86862500
产品详情
外螺纹针型阀概述
外螺纹焊接针型阀形与压力表配合使用是Zui合适的了，一般的针型阀形都做成螺纹连接。针型阀的阀芯是一个很尖的圆锥体，好象针一样插入阀座。
外螺纹针型阀工作温度：
PTFE 填料：-54°C Zhi 232°C (-65°F Zhi 450°F)
石墨填料：-54°C Zhi 649°C (-65°F Zhi 1200°F)
流量孔通径：0.157 in. (4.0 mm)，CV：0.35
上下阀杆设计，上阀杆螺纹滚丝成形，比车加工螺纹更具有硬度和光洁度，不易咬死，下阀杆表面经抛光硬化（高Duan化定制）
外螺纹针型阀主要零件材料
零件名称 | 阀杆，阀盖 | 阀杆，阀瓣 | 填料 |
J21 3W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀，柔性石墨 |
J21 3W-160、J2W1 3-40 | 良好碳钢 | 铬不锈钢 |
外螺纹针型阀主要性能规范
型号 | 公称压力PN | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 |
J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J13W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||

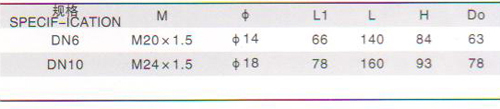

外螺纹针型阀主要外形及连接尺寸
公称直径DN（mm） | 尺寸 | 重量(kg) | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
